显示屏

额定值

(0~40℃

输入电压

0~

0~150V

0~550V

0~500V

T

0~12A

0~120A

0~

0~60A

偷入功率

600W

最小操作由

1.4V at 120A

定电压模式

量程

0.1~15V

0.1~150V

0.1~50V

0.1~500V

分辨率

1mV

10mV

1mv

10mV

精度

士(0.03%+0.05%FS)

定电流模式

量程

0~12A

0~120A

0~6A

0~60A

分辨率

0.1mA

1mA

0.1mA

1mA

精度

±(0.03%+0.05%FS)

定电阳模式

量程

0.050~10ko

分辨率

16bit

精度

(0.1+0.01R)%

定功率模式

量程

600W

分辨率

10mW

精度

士(0.1%+0.1%FS

动态模式

T1&T2

10μS~50s/Res:lμs

精度

1μs/1ms±100ppm

上升/下降斜率

0.0024A/μs~12A/μs

0.0012A/μs~6A/μs

最小上升时间

10μs

电压回读值

量程

0~15V

0~150V

0~50V

0~500V

分辨率

0.1mV

1mV

0.1mV

1mV

精度

±(0.02%+0.3%FS)

电流回读值

量程

0~12A

0~120A

0~6A

0~60A

分辨率

0.1mA

1mA

0.1mA

1mA

精度

±(0.03%+0.05%FS)

功率回读值

量程

600W

分辨率

10mW

精度

±(0.1%+0.1%FS)

过功率保护

≥606W延时保护，≥660W立即保护

过电流保护

护

≥60.6A延时保护，≥66A立即保护

过电压保护

≥152V延时保护，≥165V立即保护

≥505V延时保护，≥550V立即保护

过温度保护

≥85℃

短路

电流(CC

≤12A

≤120A

≤6A

≤60A

电压(CV)

0V

电阻(CR)

35mΩ

35mΩ

100mΩ

100mQ

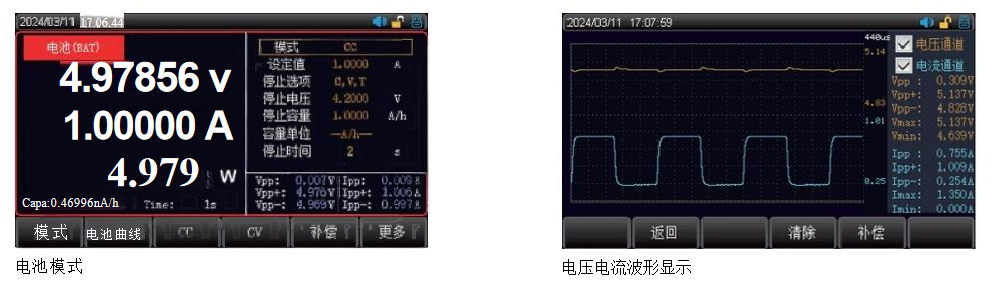

纹波显示

√

波形记录

√

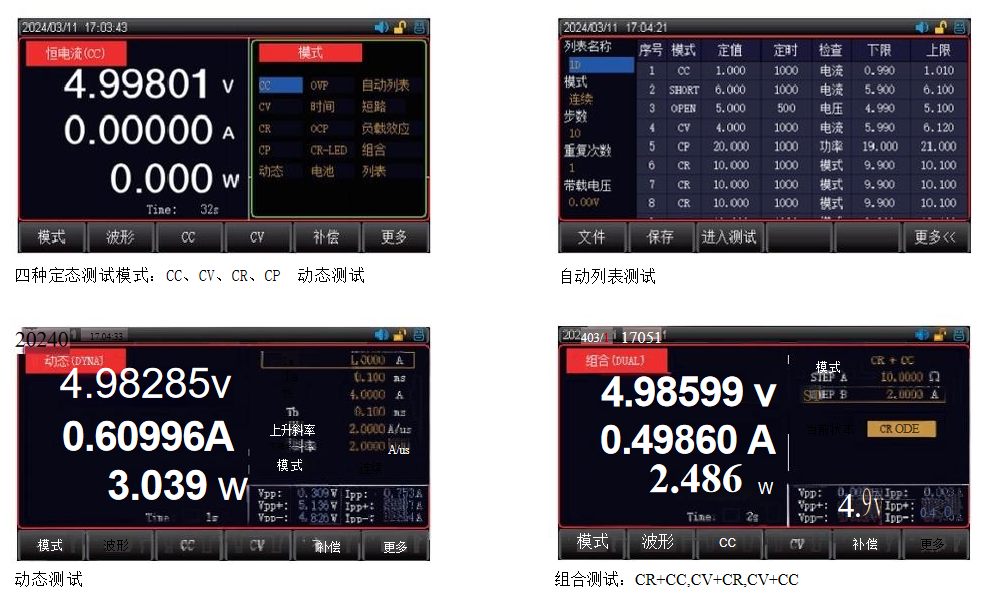

测试模式

CC、CV、CR、CP、动态、OVP、时间、OCP、CR-LED、电池、自动列表、短路、负载效应、组合、列表     共15种测试模式

输入端子阻抗

1MQ

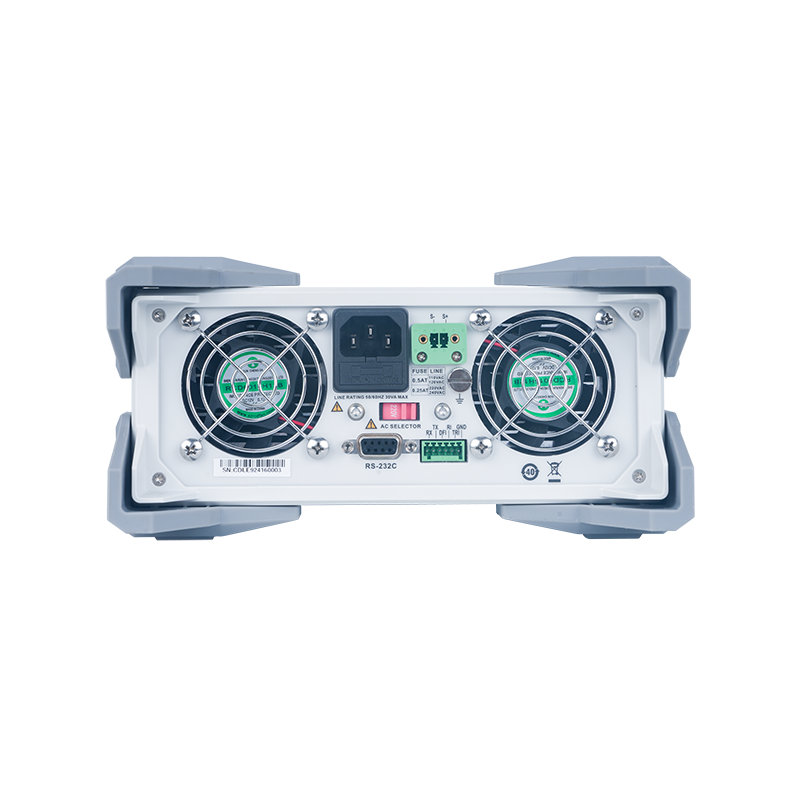

通讯接口

RS-232

协议

SCPI

数据采集软件

√

机身尺寸(W×H×D)

215mm×88mm×475mm

机身重量

672kg

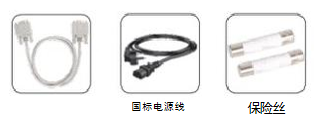

标准配件

电源线×1、RS-232通讯线×1、备用保险丝×2、下载指南×1、合格证/保修证×1

用户手册

电子档，从官网上下载
