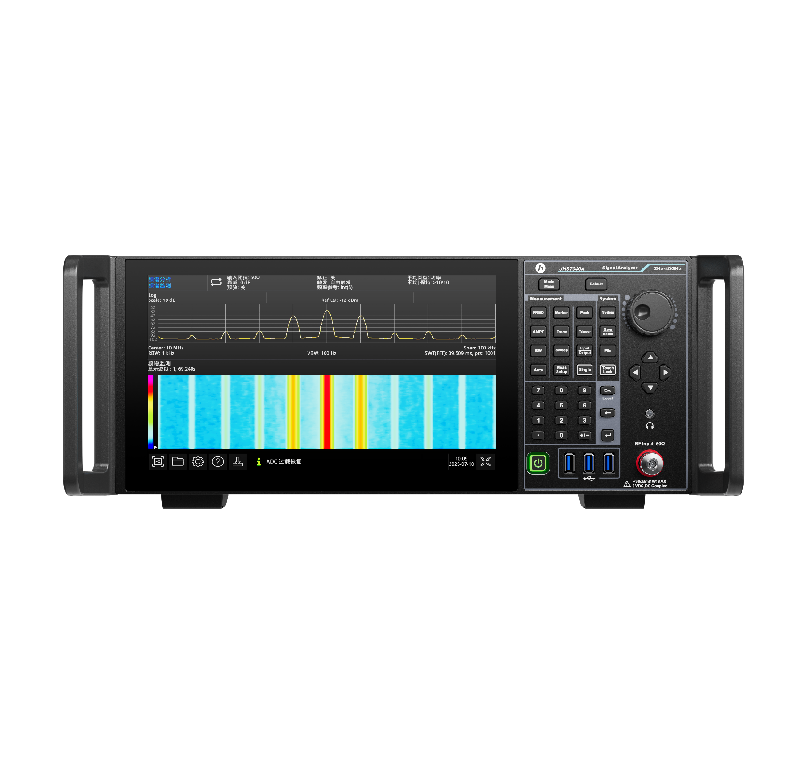

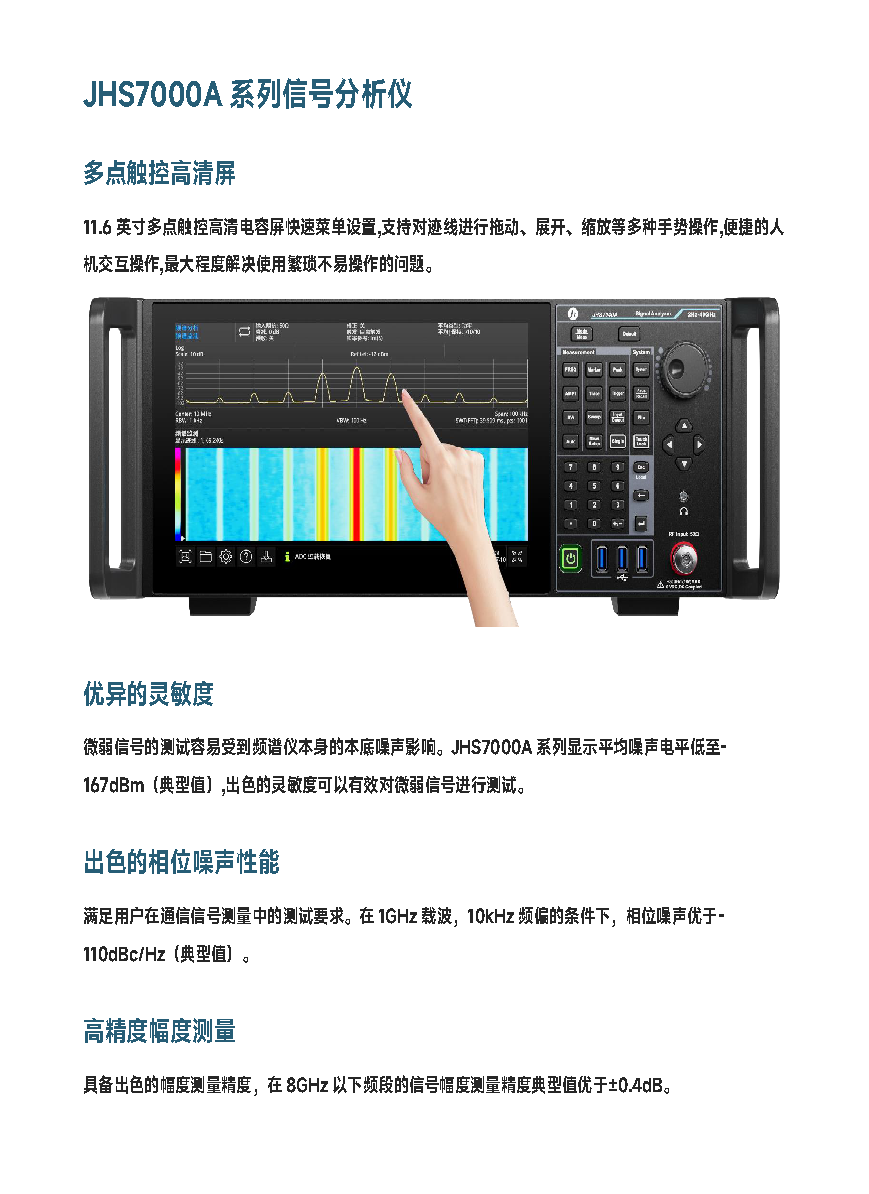

型号

JHS7013A

JHS7026A

JHS7032A

JHS7040A

频率范围

2Hz至13.6GHz

2Hz至26.5GHz

2Hz至32GHz

2Hz至40GHz

10MHz内部频率参考

基准频率

10.000000MHz

基准频率精度

±[(距最后一次校准的时间×频率老化度) +温度稳定度+初始准确度]

温度稳定度

全温度范围

±10ppb，（±10×10^-9）

频率老化度

≤±0.2ppm/年，（±2×10^-7/年）

初始校准精度

≤±40ppb，（±4×10^-8）

频率基准精度（一年后）

±(2×10^-7+4×10^-8+1×10^-8)

剩余FM

≤1Hz p-p,20ms内的标称值

频率读数(起始、截止、中心、光标)

光标分辨率

扫宽 / (扫描点数-1)

光标频率读数精度

±[光标频率读数×基准频率精度+0.25%×扫宽+5%×分辨率带宽+光标频率分辨率]

光标模式

正常、差值、固定

光标功能

带内噪声、带内功率、带内密度、N dB、频率计

频率计数器分辨率

0.001 Hz

频率计数器不确定度

±[光标频率读数 × 基准频率精度 + 频率计数器分辨率]

Δ计数器精度

±[Δ频率读数 × 基准频率精度 + 0.141Hz]

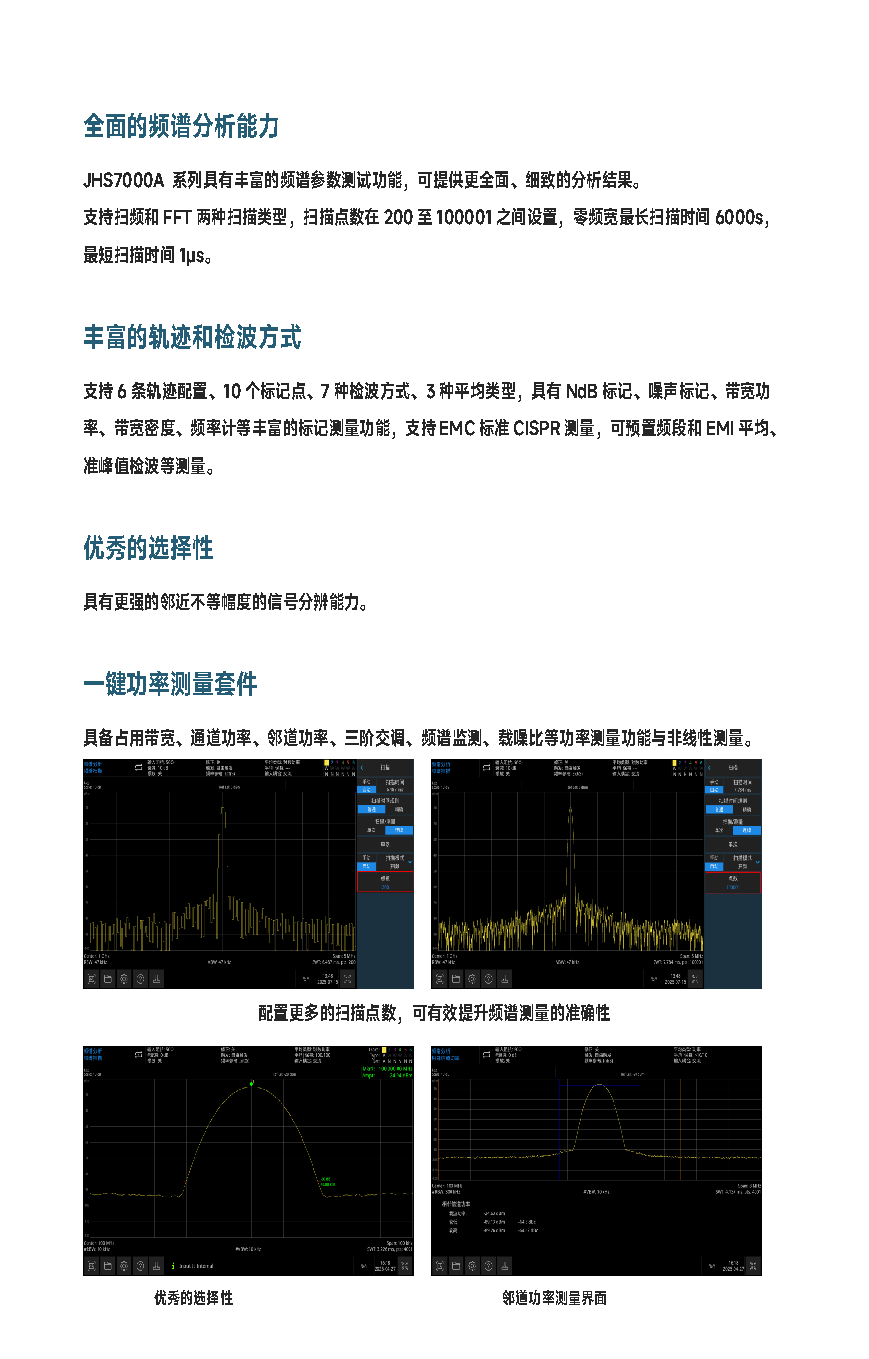

频率扫宽(FFT和扫描模式)

扫宽范围

0Hz(零扫宽),10Hz至40GHz

水平分辨率

扫宽 /(扫描点数-1)

精度(扫宽≥50kHz)

扫描模式

±[0.25%×扫宽+水平分辨率]

FFT模式

±[0.10%×扫宽+水平分辨率]

扫描时间与触发

扫描时间范围

扫宽＝0Hz

1μs至6000s

扫宽≥10Hz

1ms至4000s

扫描时间精度

扫宽≥10Hz,扫描模式

±0.01% 标称值

扫宽≥10Hz,FFT

±40% 标称值

扫宽=0Hz

±1% 标称值

扫描/测量

连续、单次

触发源

自由触发、视频触发、外部触发、外部触发2、周期触发、射频功率触发

触发延时

0 至 +500ms

分辨率

0.1μs

分辨率带宽(RBW)

范围 (-3 dB带宽)

1 Hz至3MHz(10%步进)、4MHz、5MHz、6MHz、8MHz、10MHz

分辨滤波器形状因子

< 4.1:1(标称值)

-60dB:-3dB

带宽精度(-3.01dB)

(扫描模式，扫描时间=精确)

1Hz 至910kHz

±2.0% 标称值

1MHz 至 3MHz

±7.0% 标称值

4MHz 至 10MHz

±15% 标称值

视频带宽 (VBW)

范围

1Hz至3MHz(10%步进)、4MHz、5MHz、6MHz、8MHz、10MHz

视频带宽不确定度

±6.0%标称值

扫描(轨迹)点范围

所有扫宽

200至100001

量程

显示平均噪声电平(DANL) 至+30dBm

输入衰减

0至75 dB,5 dB 步进

参考电平

对数刻度

-170dBm至+30dBm,0.01dB步进

线性刻度

同对数(707pV 至7.07V)

精度

0dB

前置放大器（选件）

频率范围

100kHz至40GHz

噪声系数

10MHz   至40GHz

显示平均噪声电平(DANL) +174dBm标称值

最大安全输入电平

平均总功率

 +30dBm(1W)

峰值脉冲功率

 +50dBm(100W)

＜10μs脉冲宽度、＜1%占空比、输入衰减≥30dB

直流电压

直流耦合

0VDC

交流耦合

±16VDC

显示范围

对数刻度

0.1 至1dB/格,以0.1为步进

1 至20dB/格,以1dB为步进(10个显示格)

线性刻度

10格

刻度单位

dBm、dBmV、dBμV、V、W

显示刻度切换不确定度

线性刻度与对数刻度之间的切换

0dB

对数刻度/格切换

0dB

显示刻度保真度

 -80dBm≤输入混频器电平＜-10dBm

±0.15dB总值

迹线检波器

常态检波、峰值、负峰值、采样、对数功率平均、有效值平均、电压平均、准峰、EMI平均

迹线功能

刷新、迹线平均、最大保持、最小保持

频率响应

20℃ 至30℃,30%至70% 相对湿度,输入衰减10dB,相对于100MHz,σ=标称标准偏差。

技术指标

95%(≈2σ)

前置放大器关

2Hz至9kHz

±0.50dB

±0.30dB

9kHz至10MHz

±0.50dB

±0.40dB

10MHz至3GHz

±0.65dB

±0.65dB

3GHz至13.6GHz

±1.30dB

±0.80dB

13.6GHz至19.3GHz

±1.50dB

±1.00dB

19.3GHz至24.2GHz

±1.80dB

±1.30dB

24.2GHz至26.5GHz

±2.50dB

±1.40dB

26.5GHz至32GHz

±2.60dB

±2.00dB

32GHz至40.0GHz

±2.80dB

±2.30dB

前置放大器开

100kHz 至10MHz

±0.60dB

±0.50dB

10MHz 至3GHz

±1.10dB

±1.00dB

3GHz 至7.5GHz

±1.40dB

±1.20dB

7.5GHz 至13.6GHz

±1.50dB

±1.20dB

13.6GHz 至21GHz

±1.60dB

±1.20dB

21GHz 至24.2GHz

±2.00dB

±1.80dB

24.2GHz 至26.5GHz

±2.80dB

±2.40dB

26.5GHz至32GHz

±3.00dB

±2.60dB

32GHz至40.0GHz

±3.20dB

±2.80dB

注意：直流耦合满足9kHz以下的规格。对于交流耦合，规格适用于9kHz及以上的频率。前置放大器开适用于100kHz及以上的频率。

输入衰减切换不确定度

技术指标

其他信息

前置放大器关

100MHz(基准频率)

±0.30dB

±0.15dB典型值

相对于10dB(基准设置，

输入衰减≤55dB)

100kHz 至3.0GHz

±0.30dB标称值

3.0GHz 至7.5GHz

±0.50dB标称值

7.5GHz 至26.5GHz

±0.70dB标称值

26.5GHz至40GHz

±1.00dB标称值

总体绝对幅度精度

(10dB衰减,20至30°C,1Hz≤RBW≤1MHz,输入信号–10dBm至–50dBm,除AJHo   Swp Time(自动扫描时间)=Accy(精度)外,所有设置自动耦合,任意参考电平,任意标度)

100MHz

±0.40dB

所有频率

±(0.40dB+频率响应)

前置放大器开

±(0.36dB+频率响应)(95%)

输入电压驻波比(VSWR)(≥10dB衰减)

10MHz至26.5GHz

＜1.6标称值

26.5GHz至40GHz

＜1.8标称值

分辨率带宽转换不确定度(以30kHz的RBW为基准)

扫描模式

RBW 1Hz 至910kHz

±0.05dB

RBW 1MHz 至3MHz

±0.10dB

RBW 4MHz，5MHz，6MHz

±0.15dB

RBW 8MHz，10MHz

±1.0dB

输入混频器的总功率

前置放大器关

10MHz   至7.5GHz

+6dBm标称值

7.5GHz   至13.5GHz

+4dBm标称值

13.5GHz   至26.5GHz

+2dBm标称值

26.5GHz至40GHz

-2dBm标称值

前置放大器开

10MHz   至7.5GHz

-15dBm标称值

7.5GHz   至26.5GHz

-19dBm标称值

26.5GHz至40GHz

-32dBm标称值

显示平均噪声电平(DANL)

输入端接50 Ω负载,采样或平均值检波器,平均值类型为Log,0dB输入衰减,RBW=1Hz,20℃至30℃

JHS7013A，JHS7026A

前置放大器关

前置放大器开

100kHz   至1MHz

-140dBm   典型值

---

1MHz   至20MHz

-145dBm,-151dBm   典型值

-160dBm,-166dBm   典型值

20MHz   至1.5GHz

-147dBm,-153dBm   典型值

-162dBm,-167dBm   典型值

1.5GHz   至3GHz

-146dBm,-151dBm   典型值

-160dBm,-165dBm   典型值

3GHz 至4.5GHz

-146dBm,-152dBm   典型值

-160dBm,-165dBm   典型值

4.5GHz   至7.5GHz

-140dBm,-145dBm   典型值

-153dBm,-159dBm   典型值

7.5GHz 至9.5GHz

-143dBm,-149dBm 典型值

-156dBm,-160dBm 典型值

9.5GHz   至12.3GHz

-138dBm,-146dBm   典型值

-153dBm,-161dBm   典型值

12.3GHz   至15.5GHz

-142dBm,-147dBm   典型值

-155dBm,-162dBm   典型值

15.5GHz   至19.3GHz

-140dBm,-145dBm   典型值

-153dBm,-158dBm   典型值

19.3GHz   至21GHz

-140dBm,-148dBm   典型值

-153dBm,-158dBm   典型值

21GHz   至22.8GHz

-138dBm,-145dBm   典型值

-150dBm,-155dBm   典型值

22.8GHz   至26.5GHz

-138dBm,-145dBm   典型值

-152dBm,-159dBm   典型值

JHS7032A，JHS7040A

前置放大器关

前置放大器开

100kHz   至1MHz

-140dBm   典型值

---

1MHz   至20MHz

-145dBm,-149dBm   典型值

-160dBm,-166dBm   典型值

20MHz   至1.5GHz

-145dBm,-150dBm   典型值

-162dBm,-165dBm   典型值

1.5GHz   至3GHz

-143dBm,-149dBm   典型值

-158dBm,-162dBm   典型值

3GHz 至4.5GHz

-144dBm,-149dBm   典型值

-158dBm,-162dBm   典型值

4.5GHz   至7.5GHz

-139dBm,-145dBm   典型值

-152dBm,-158dBm   典型值

7.5GHz 至9.5GHz

-140dBm,-145dBm 典型值

-154dBm,-158dBm 典型值

9.5GHz   至12.3GHz

-136dBm,-144dBm   典型值

-152dBm,-157dBm   典型值

12.3GHz   至15.5GHz

-136dBm,-143dBm   典型值

-152dBm,-157dBm   典型值

15.5GHz   至19.3GHz

-134dBm,-140dBm   典型值

-150dBm,-155dBm   典型值

19.3GHz   至21GHz

-135dBm,-141dBm   典型值

-150dBm,-155dBm   典型值

21GHz   至22.8GHz

-133dBm,-139dBm   典型值

-148dBm,-154dBm   典型值

22.8GHz   至26.5GHz

-133dBm,-138dBm   典型值

-148dBm,-153dBm   典型值

26.5GHz至32GHz

-128dBm,-135dBm   典型值

-144dBm,-150dBm   典型值

32GHz至40GHz

-124dBm,-131dBm   典型值

-140dBm,-148dBm   典型值

杂散响应

剩余响应(输入端接50Ω负载和0dB衰减)

200kHz 至40GHz(扫描模式)

 -90dBm

零扫宽或FFT或其他频率

 -100dBm标称值

镜像响应

调谐频率(f)

响应

10MHz至40GHz

-70dBc,-80dBc典型值

LO相关杂散信号

10MHz至40GHz

---

-10dBm

-64dB典型值

其他杂散响应

混频器电平

响应

中频馈通

-10dBm

-75dBc,-80dBc典型值

一阶射频(f≥偏离载频10MHz)

-10dBm

-70dBc,-80dBc标称值

更高阶射频(f≥偏离载频10MHz)

-10dBm

-70dBc,-80dBc标称值

二次谐波失真(SHI)

信号源频率

SHI(标称值)

10MHz   至3.75GHz

 +45dBm

3.75GHz   至13.25GHz

 +62dBm

13.25GHz至20GHz

 +50dBm

三阶互调失真(TOI)

前置放大器关

(混频器输入-20dBm,100kHz频率间隔双音信号,0dB衰减,20℃ 至30℃)

10MHz   至 2GHz

 +12dBm,+16dBm 典型值

2GHz 至 3GHz

 +12dBm,+17dBm 典型值

3GHz 至 7.5GHz

 +12dBm,+16dBm 典型值

7.5GHz   至 13.6GHz

 +11dBm,+15dBm 典型值

13.6GHz   至 26.5GHz

 +8dBm,+12dBm 典型值

26.5GHz至40GHz

 +7dBm,+12dBm 典型值

前置放大器开

(混频器输入-45dBm,100kHz频率间隔双音信号,0dB衰减,20℃ 至30℃)

10MHz   至26.5GHz

 -8dBm 标称值

26.5GHz至40GHz

-15dBm   标称值

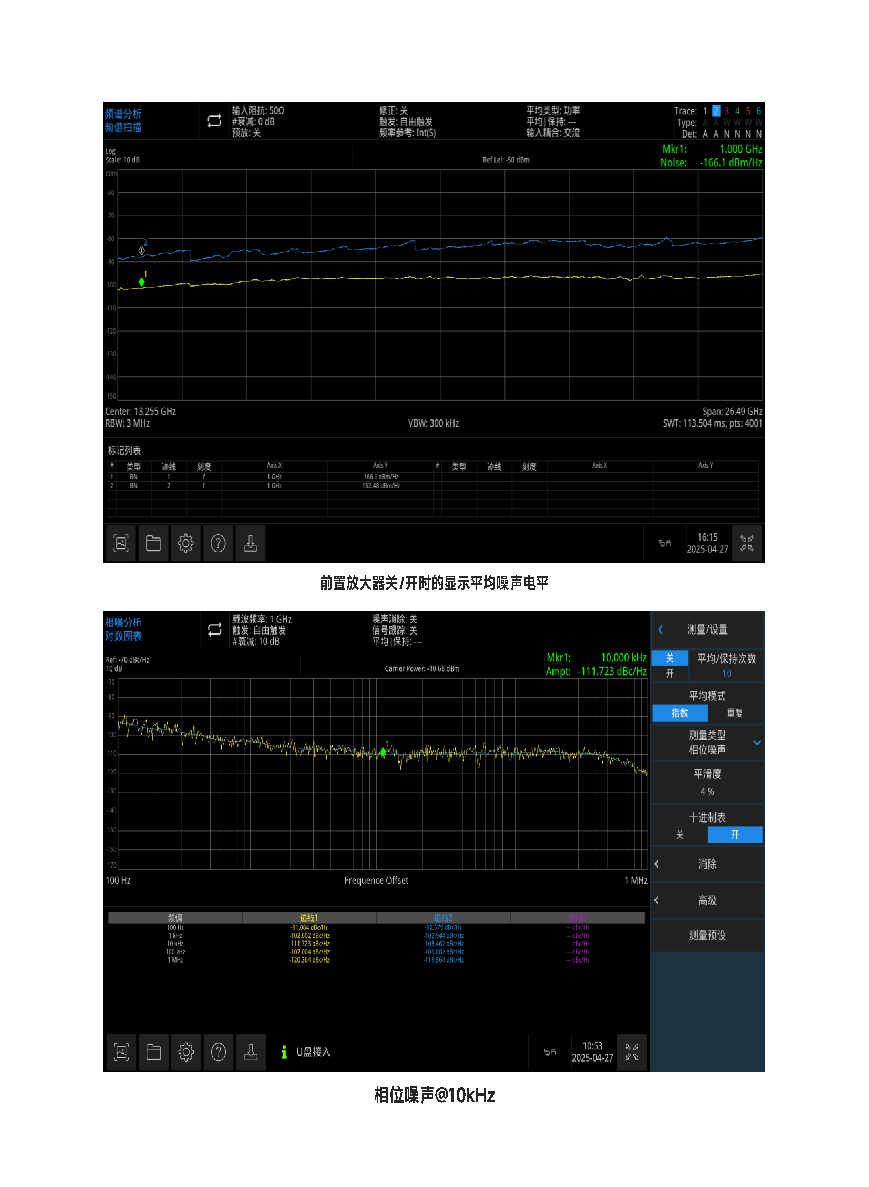

相位噪声

噪声边带

(20℃ 至30℃,CF=1GHz)

频偏

指标

典型值

100Hz

---

-80dBc/Hz标称值

1kHz

-102dBc/Hz

-104dBc/Hz

10kHz

-108dBc/Hz

-110dBc/Hz

100kHz

-108dBc/Hz

-110dBc/Hz

1MHz

-122dBc/Hz

-124dBc/Hz

1GHz中心频率上的标称相位噪声

型号

信号分析仪,2 Hz 至 13.6 GHz

JHS7013A

信号分析仪,2 Hz 至 26.5 GHz

JHS7026A

信号分析仪,2 Hz 至 32 GHz

JHS7032A

信号分析仪,2 Hz 至 40 GHz

JHS7040A

标配附件

符合所在国标准的电源线x1

USB 数据线x1

JH-D14

选配附件

软件

JHS7040A前置放大器，40GHz

JHS7000A-P40

JHS7032A前置放大器，32GHz

JHS7000A-P32

JHS7026A前置放大器，26.5GHz

JHS7000A-P26

JHS7013A前置放大器，13.6GHz

JHS7000A-P13

相噪分析

JHS7000A-PNM

EMI测量

JHS7000A-EMI

模拟解调分析

JHS7000A-AMA

高级测量

JHS7000A-AMK

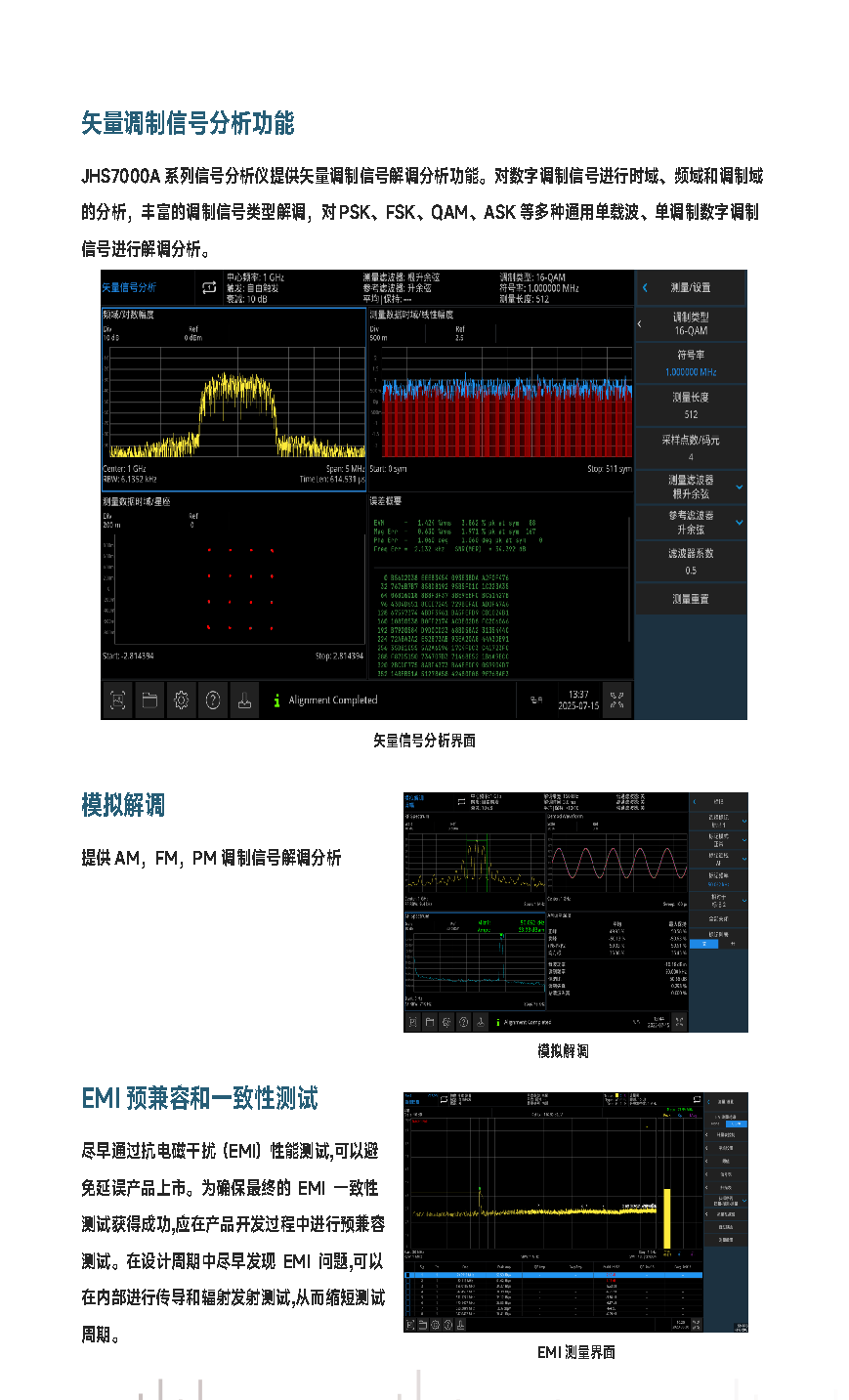

数字解调分析

JHS7000A-VSA

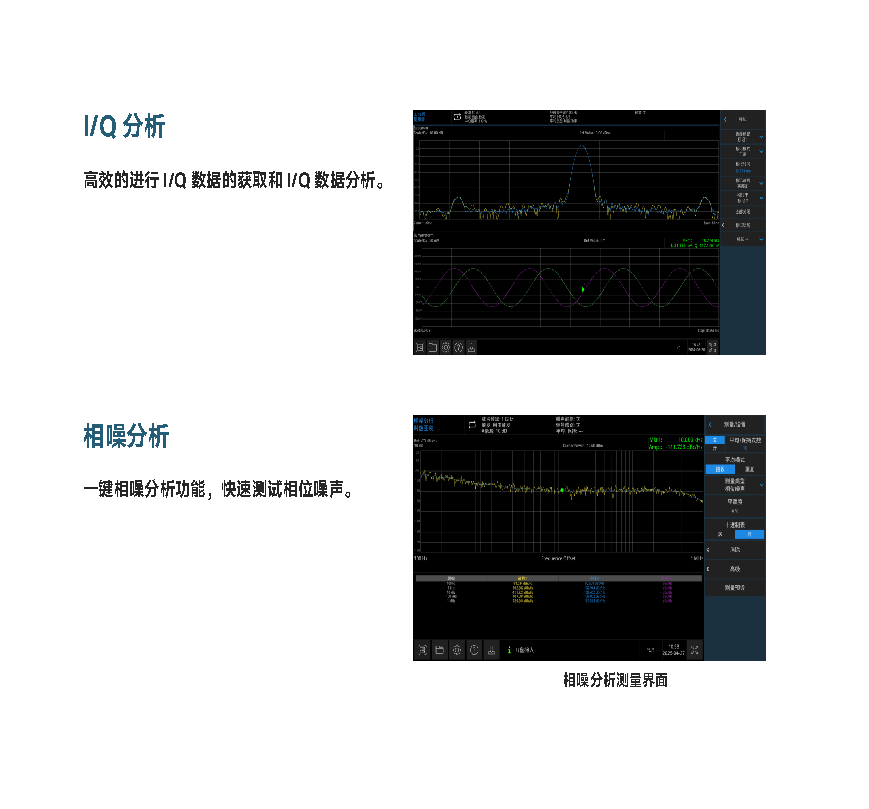

I/Q分析

JHS7000A-I/Q

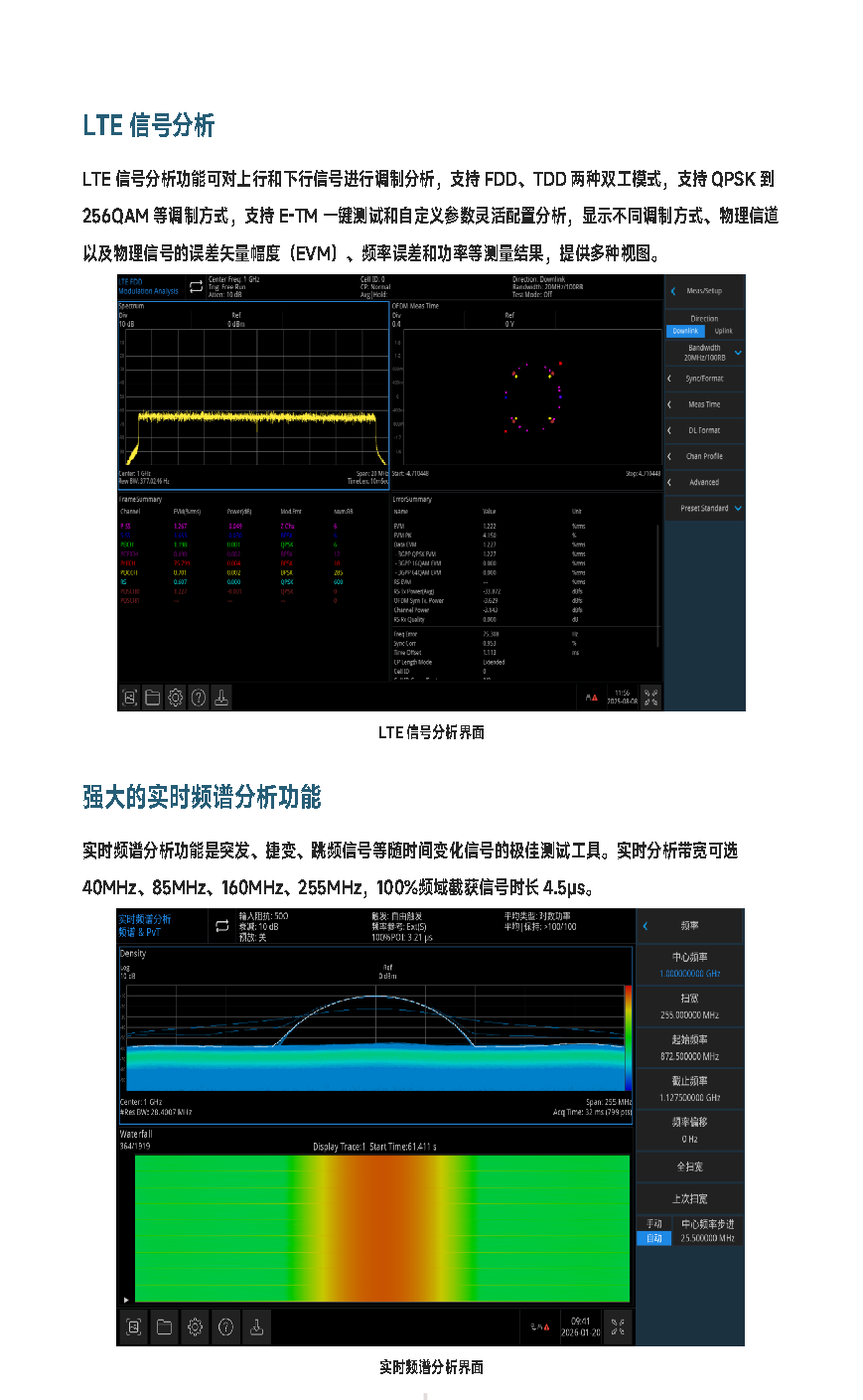

FDD-LTE解调分析

JHS7000A-FDD-LTE

TDD-LTE解调分析

JHS7000A-TDD-LTE

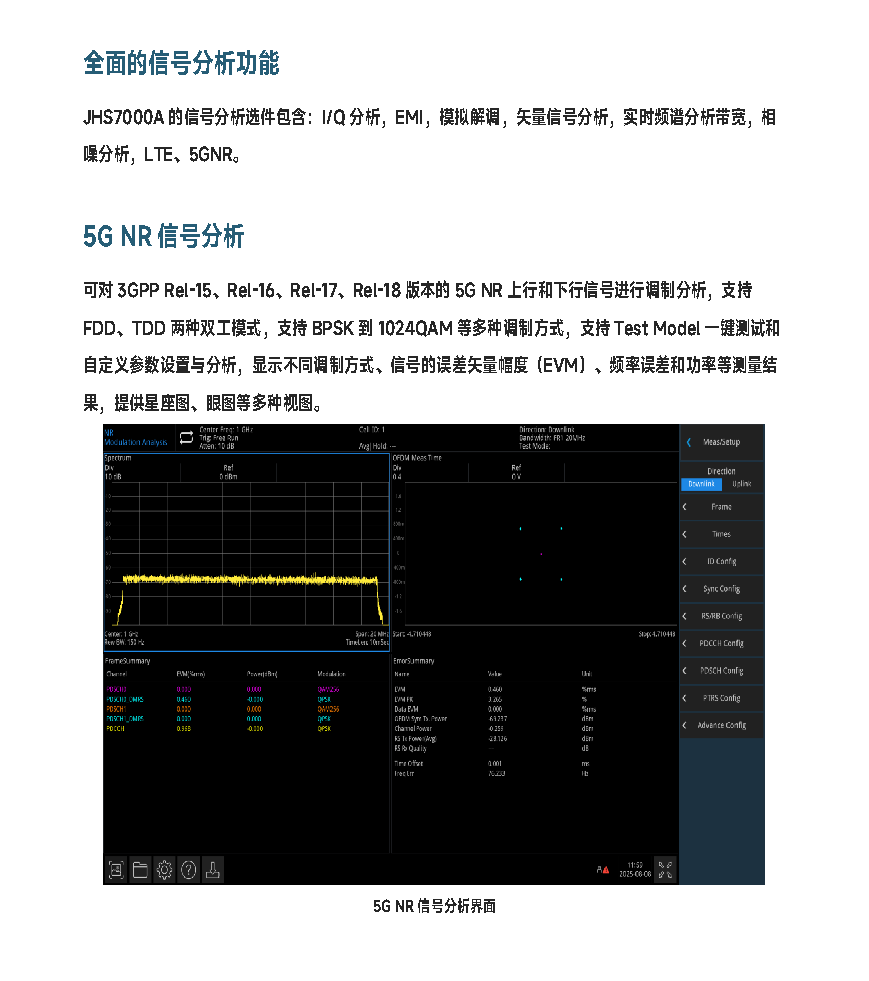

NR解调分析

JHS7000A-NR

40MHz信号分析带宽

JHS7000A-B40

85MHz信号分析带宽

JHS7000A-B85

160MHz信号分析带宽

JHS7000A-B160

255MHz信号分析带宽

JHS7000A-B255

配件包JH-CK02

JH-W03-40GHz-2.92J射频电缆x1

JH-W03-40GHz

射频连接器2.92-KKG双阴头x2

JH-C04-40GHz

JH-C03-18GHz射频转接器SMA-N x1

JH-C03-18GHz

近场探头包JHS-EMI01

50Ω-SMA-SMB线缆x1

JH-W03

转接器SMA-N-KJ-T DC-6GHz x1

JH-C01

近场探头,频率范围30MHz-3GHz,检测范围10cm x1

NFP-3G-P1

近场探头,频率范围30MHz-3GHz,检测范围3cm x1

NFP-3G-P2

近场探头,频率范围30MHz-2GHz,分辨率5mm x1

NFP-2G-P3

近场探头,频率范围30MHz-3GHz,分辨率2mm x1

NFP-3G-P4
