l 输出频率高；
l 低相位噪声；
l 预热时间短；
l 高频率稳定性。

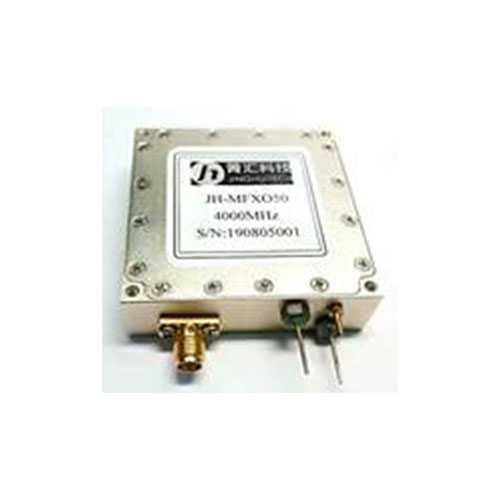

倍频低相噪晶体振荡器JH-MFXO50D
l 输出频率高；
l 低相位噪声；
l 预热时间短；
l 高频率稳定性。
表1
性能指标 | 符号 | 最小 | 典型参数 | 最大 | 单位 | 条件/备注 |
频率范围 | F | 10 | 100 | 4000 | MHz | |
常见频率 | 10，100，200，1000，2000，4000 | MHz | ||||
工作温度 | Ta | 见表2 | ℃ | |||
存储温度 | Ts | －55 | +85 | ℃ | ||
频率精度 | ±0.2 | ±0.5 | ±1 | ppm | +25℃±2℃ | |
频率温度稳定度 | 见表2 | |||||
老化 | ±0.01 | ±0.5 | ±1 | ppm/year | ||
输出波形 | S：Sine Wave | |||||
输出电平 | ＋8 | ＋10 | ＋15 | dBm/50W | Sine Wave | |
电源电压 | Vdd | G：12±5%； | V | *可定制 | ||
工作电流 | IMAX | 500 | 600 | 800 | mA | Vdd ＝12V |
I稳定 | 300 | 400 | 500 | |||
表2
温度范围 | 频率温度稳定度（ppm） | ||||
S（±0.005） | A (±0.01) | B (±0.05) | C (±0.1) | D (±0.5) | |
A -20℃～+70℃ | √ | √ | √ | √ | √ |
B -40℃～+85℃ | √ | √ | √ | ||
C -55℃～+85℃ | *定制 | √ | √ | ||
D -40℃～+70℃ | √ | √ | √ | √ | |
表3
偏离载频 | 相位噪声（dBc/Hz）|0＝1000MHz | |||||
A | B | C | F | |||
10Hz | －80 | －85 | －90 | *定制 | ||
100Hz | －100 | －105 | －110 | |||
1kHz | －125 | －130 | －135 | |||
10kHz | －130 | －135 | －140 | |||
100kHz | －135 | －140 | －145 | |||
