l 静态相位噪声低， 最优≤-160dBc/Hz@1kHz
l 动态相位噪声低， 最优≤-150dBc/Hz@1kHz
l 频率稳定度高， 10-7 ～10-8
l 广泛适用于军民用通讯、雷达等领域

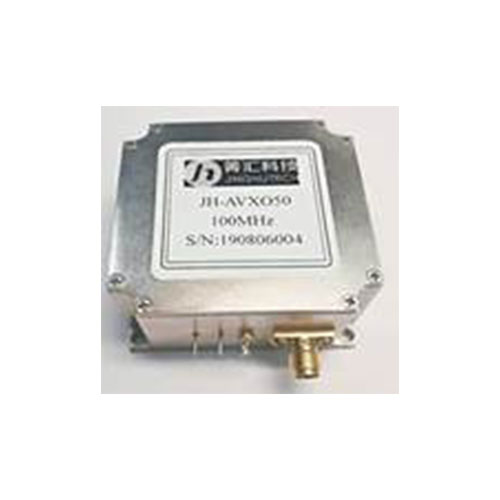

抗振低相噪晶体振荡器JH-AVXO50C系列
l 静态相位噪声低， 最优≤-160dBc/Hz@1kHz
l 动态相位噪声低， 最优≤-150dBc/Hz@1kHz
l 频率稳定度高， 10-7 ～10-8
l 广泛适用于军民用通讯、雷达等领域
表1
性能指标 | 符号 | 最小 | 典型参数 | 最大 | 单位 | 条件/备注 |
频率范围 | F | 10 | 10 | 200 | MHz | |
工作温度 | Ta | 见表2 | ℃ | |||
存储温度 | Ts | －55 | +85 | ℃ | ||
频率精度 | ±0.2 | ±0.5 | ±1 | ppm | +25℃±2℃ | |
频率温度稳定度 | 见表2 | |||||
老化 | ±0.01 | ±0.5 | ±1 | ppm/year | ||
输出波形 | H：CMOS； S：Sine Wave | |||||
输出电平 | ＋5 | ＋10 | ＋13 | dBm/50W | Sine Wave | |
CMOS | ||||||
电源电压 | Vdd | G：12±5%；H：5±5% | V | *可定制 | ||
工作电流 | IMAX | 350 | 400 | 450 | mA | Vdd ＝12V |
I稳定 | 200 | 250 | 300 | |||
表2
温度范围 | 频率温度稳定度（ppm） | ||||
S（±0.005） | A (±0.01) | B (±0.05) | C (±0.1) | D (±0.5) | |
A -20℃～+70℃ | √ | √ | √ | √ | √ |
B -40℃～+85℃ | √ | √ | √ | ||
C -55℃～+85℃ | *定制 | √ | √ | ||
D -40℃～+70℃ | √ | √ | √ | √ | |
表3
偏离载频 | 静态相位噪声（dBc/Hz）|0＝100MHz | |||||
A | B | C | F | |||
1kHz | －150 | －155 | －160 | |||
10kHz | －160 | －165 | －168 | |||
100kHz | －165 | －168 | －170 | |||
表4
偏离载频 | 动态相位噪声（dBc/Hz）|0＝100MHz | |||||
A | B | C | F | |||
1kHz | －140 | －145 | －150 | |||
10kHz | －160 | －160 | －160 | |||
100kHz | －165 | －165 | －165 | |||
